噴嘴知識
二流體噴嘴型號與代碼代表什么意思
更新時間 2025-05-09
閱讀 0
經常會有人會拿來一串字母加數字的代碼問公司銷售人員，這些數字代表什么意思，
現在就讓我用一些實例來為你解析：

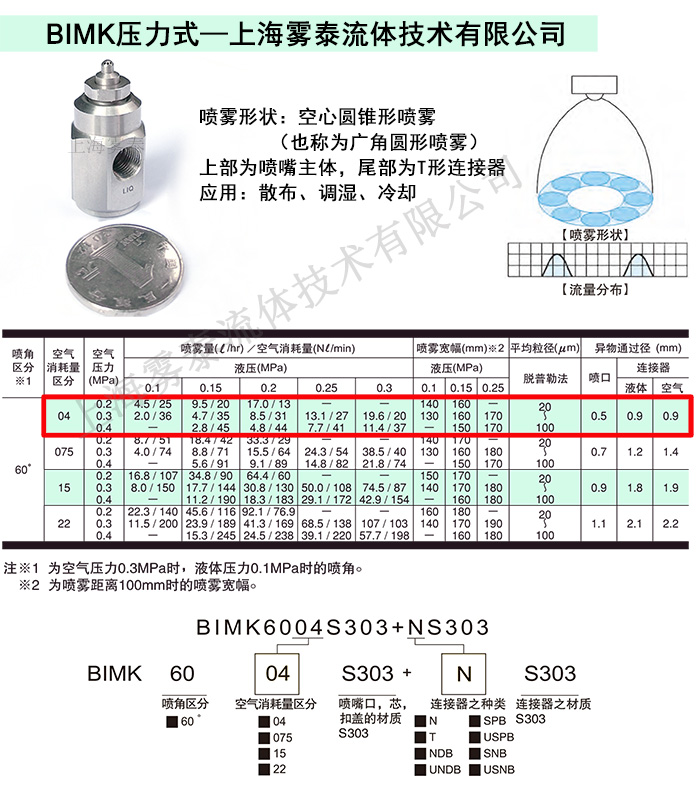

下圖是BIMK壓力式二流體噴嘴的介紹與參數表，我們以型號：BIMK6004S303+NS303講解：
紅框區域內這些數字什么意思：
BIM:這種類型的二流體噴嘴的總代碼;
K:代表的是空心錐形噴霧形狀，(V代表扇形噴霧形狀，J代表圓形噴霧形狀);
60：代表噴霧角度;
04：承接前面60度噴角中，又有多款不同噴霧量的區分，04噴量最小，圖中22代表噴量最大。
9.5/20：噴嘴在不同的液壓和壓縮空氣壓力下，噴霧量和空氣消耗量是不同的，
表格中9.5/20就是代表在空氣壓力0.2MPa,氣壓0.15MPa時，噴液體量是9.5升/小時，
耗壓縮空氣量為20升/分鐘。（耗空量的多少需與你的空壓機大小匹配，并需要考慮能耗成本）;
160：代表在0.15MPa液體壓力下，噴霧形狀散開的寬度是160mm;
20—100：平均粒徑是采用脫普勒方法測量：在20—100微米之間;
N：代表連接器種類，這種連接器選擇與安裝的環境有關。可聯系上海霧泰流體技術有限公司銷售人員協助你選擇。
上海霧泰流體技術有限公司二流體噴嘴，021-51093476 18721128476（微信同號）。

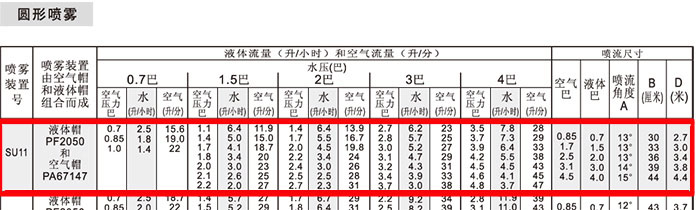

其他同類型號如：
1/4JN-SS+SU11-SS+3/4AD-316L
1/4:螺紋大小;
JN:帶可調節噴量大小功能;(單個J代表固定噴量）
SU11:圓形噴霧形狀且對應參數表中的噴量大小;
SS：噴嘴主體為不銹鋼材質;
3/4AD：3/4螺紋大小的壁式安裝接頭;
316L：安裝接頭為316L不銹鋼材質;
PF2050:噴嘴通過液體的組件代碼，不同代碼孔徑不同;
PA67147:噴嘴通過壓縮空氣的組件代碼，不同代碼孔徑不同。
現在就讓我用一些實例來為你解析：
下圖是BIMK壓力式二流體噴嘴的介紹與參數表，我們以型號：BIMK6004S303+NS303講解：
紅框區域內這些數字什么意思：
BIM:這種類型的二流體噴嘴的總代碼;
K:代表的是空心錐形噴霧形狀，(V代表扇形噴霧形狀，J代表圓形噴霧形狀);
60：代表噴霧角度;
04：承接前面60度噴角中，又有多款不同噴霧量的區分，04噴量最小，圖中22代表噴量最大。
9.5/20：噴嘴在不同的液壓和壓縮空氣壓力下，噴霧量和空氣消耗量是不同的，
表格中9.5/20就是代表在空氣壓力0.2MPa,氣壓0.15MPa時，噴液體量是9.5升/小時，
耗壓縮空氣量為20升/分鐘。（耗空量的多少需與你的空壓機大小匹配，并需要考慮能耗成本）;
160：代表在0.15MPa液體壓力下，噴霧形狀散開的寬度是160mm;
20—100：平均粒徑是采用脫普勒方法測量：在20—100微米之間;
N：代表連接器種類，這種連接器選擇與安裝的環境有關。可聯系上海霧泰流體技術有限公司銷售人員協助你選擇。
上海霧泰流體技術有限公司二流體噴嘴，021-51093476 18721128476（微信同號）。
其他同類型號如：
1/4JN-SS+SU11-SS+3/4AD-316L
1/4:螺紋大小;
JN:帶可調節噴量大小功能;(單個J代表固定噴量）
SU11:圓形噴霧形狀且對應參數表中的噴量大小;
SS：噴嘴主體為不銹鋼材質;
3/4AD：3/4螺紋大小的壁式安裝接頭;
316L：安裝接頭為316L不銹鋼材質;
PF2050:噴嘴通過液體的組件代碼，不同代碼孔徑不同;
PA67147:噴嘴通過壓縮空氣的組件代碼，不同代碼孔徑不同。
