組合式氣流霧化噴嘴

更新時間  2025-05-09 閱讀  0

    人們?yōu)榱烁纳茋娮斓撵F化質量,千方百計廣收博采各種霧化技術的精華,綜合應用到一些新型霧化噴嘴上,它們共同的特點是對液體進行多種或多次霧化,確實收到了很好效果。
因此,人們稱之為組合式(聯合式)霧化噴嘴(裝置)。從目前所采用的一些噴嘴方案中可以歸納如下組合式氣流霧化噴嘴:

    1)部分高壓和低壓氣流霧化組合式噴嘴,一般是在低壓空氣霧化噴嘴(燒嘴)基礎上，在液體流路中加人少量高壓霧化氣,如圖5.2,可以改善霧化質量,節約高壓霧化氣二
    2)壓力霧化(機械式)與氣流(空氣或蒸汽)霧化組合,即機械空氣(蒸汽)霧化噴嘴。在燃?xì)廨啓C(jī)上采用的低壓空氣與壓力霧化噴嘴的組合,一般稱為“組合式空氣霧化裝置”。

    當然,通常所說的“機械空氣(蒸汽)霧化噴嘴”,主要是工業爐上采用的高壓氣流與壓力霧化的組合,另外工業燃?xì)廨啓C(jī)上采用的空氣助霧化噴嘴也可歸屬于機械空氣霧化組合噴嘴
轉杯式霧化噴嘴也是機械霧化與氣流霧化的組合方式。
    3)內、外混高壓氣流霧化噴嘴的組合,主要是采用具有一定壓力的液體與氣體進行預混,形成兩相流,以高速?lài)姵?并與外環腔高速旋轉氣流對高速?lài)姵龅膬上嗔黧w發生撞擊、剪切,再一次強化霧化,可以得到更細、更均勻的霧滴。

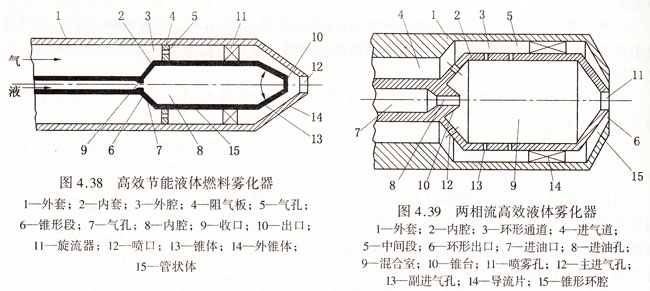

圖4.38和圖4.39分別給出了兩種該種組合式噴嘴,示意圖[它們共同的結構性能特點是:



    a.首先是液體與氣體射流以-定交角相互撞擊,在混合室形成兩相流。氣液兩相相互作用,實現第一次霧化(噴出時還有二次霧化作用)。此過程類似內混式噴嘴。
b,另一部分高壓氣流經環道中旋流器產生旋流,再經錐形收斂通道加速,對內噴口高速?lài)娚涞膬上嗔鬟M(jìn)行撞擊、剪切,可稱為第三次霧化。外部高壓氣流霧化作用類似外混式

c、由于將高壓氣流分別多次與流體彼此作用,其能量利用率很高,對于高粘度液體也可獲得良好霧化效果,SMD<50um,N>2。并且耗氣量也較少。
d、圖4.38與4.39所示方案也有些差別,主要是后者高壓霧化氣進人混合室時,還分為主、副進氣射流,這種多股高速射流有利于液、氣充分摻混。

上述霧化器已用于石化、冶金行業各種加熱爐,建材行業窯爐,電力工業鍋爐的油輪等。
