內混式高壓氣流霧化噴嘴
更新時間 2025-05-09
閱讀 0

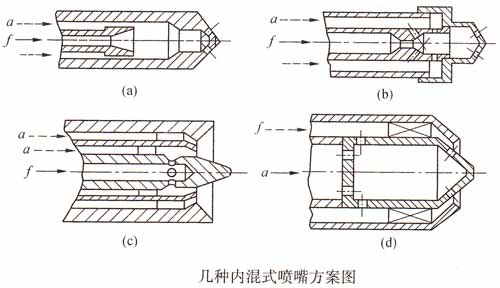

下圖示出了幾種內混式噴嘴方案,它們共同特點是有一個較大的內混室,油在混合室內與霧化劑混合后,從噴出孔噴出并膨脹、霧化。良好的預混合霧化,有利于減少氣耗,提高燃燒速
度,縮短火焰長度。內混式噴嘴的燃油噴口不受高溫輻射,可防止燃油裂化而堵塞噴口。
圖(a)方案的霧化質量優于外混式的,但是SMD為40um時的氣液比為0.4~0.8kg(對應Qmf=70~180kg/h),氣耗太大。
圖 (b)方案已有定型產品,其結構圖及油、汽孔尺寸見圖5(b),使用廣泛。
圖(c)是從德國Sorb。公司引進的產品方案圖,它是雙路內混式氣動噴嘴,燃油與化劑產生兩次沖擊、霧化。當氣液比為0.5kg/kg時,MMD<100um,需要較大氣流比。并徑向孔徑很小,極易堵孔。
圖(d)是一種低氣耗的內混式結構方案,它也是采取了兩次霧化方式,可以在低的氣油比范圍獲得很小的重油霧化粒徑。
度,縮短火焰長度。內混式噴嘴的燃油噴口不受高溫輻射,可防止燃油裂化而堵塞噴口。
圖(a)方案的霧化質量優于外混式的,但是SMD為40um時的氣液比為0.4~0.8kg(對應Qmf=70~180kg/h),氣耗太大。
圖 (b)方案已有定型產品,其結構圖及油、汽孔尺寸見圖5(b),使用廣泛。
圖(c)是從德國Sorb。公司引進的產品方案圖,它是雙路內混式氣動噴嘴,燃油與化劑產生兩次沖擊、霧化。當氣液比為0.5kg/kg時,MMD<100um,需要較大氣流比。并徑向孔徑很小,極易堵孔。
圖(d)是一種低氣耗的內混式結構方案,它也是采取了兩次霧化方式,可以在低的氣油比范圍獲得很小的重油霧化粒徑。
