涂裝前處理過程中噴嘴的選擇 排布及保養
更新時間 2025-05-09
閱讀 0
通常，在涂裝前處理的低壓清洗、高壓清洗、轉化成膜、水分烘干和冷卻等過程中，需要選用不同類型的噴嘴與處理工序相適應。噴嘴選擇合適與否會影響產品質量，
還會影響前處理材料的使用效果、用量、生產成本以及噴嘴的使用壽命，因此選擇合適的噴嘴至關重要。
噴嘴的類型及特點
1．1清洗過程中的噴嘴涂裝前處理過程中的脫脂、水洗工序多選擇扇形噴嘴
其中脫脂、自來水洗工序多選擇標準橢圓孔的扇形噴嘴，純水水洗工序多選擇廣角的偏離式扇形噴嘴。廣角的偏離式扇形噴嘴的優點是在保證同樣清洗效果的前提下可以節約用水。

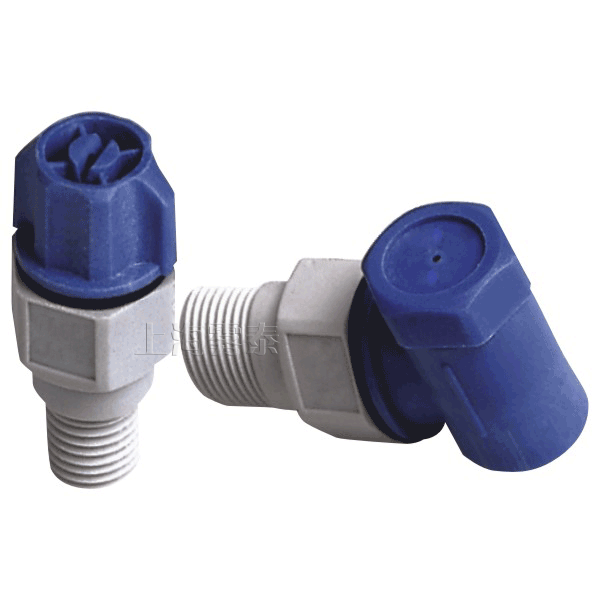

根據安裝形式，常見的扇形噴嘴有兩種類型，一種是夾扣式噴嘴(見圖1)，多用于噴淋式的涂裝前處理；一種是自帶外螺紋的快拆式噴嘴(見圖2)，多用于浸式的涂裝前處理。這兩種噴嘴的材質一般有不銹鋼和聚丙烯兩種，可以根據不同的使用環境加以選擇。常用的為聚丙烯材料，具有價廉、耐溫、耐腐蝕的優點。
圖1
1．2轉化膜過程的噴嘴
對于轉化膜過程中的噴嘴，要求噴霧覆蓋面必須連續而且完整，否則會由于工件局部表面無法成膜而導致腐蝕發生。應根據轉化膜的類型來選擇不同的噴嘴．鐵系磷化
和鉻酸鹽鈍化通常選擇扇形噴嘴．而鋅系磷化通常選擇空心錐形噴嘴。
1．3槽液混合用噴嘴
為了提高槽液與工件表面的化學反應速度． 同時也為了有效控制槽液溫度和槽液的化學平衡．當磷化槽液中的磷酸鹽接近過飽和狀態時，需要采取措施避免槽液的沉淀．這時要使用混合噴射器噴嘴．它可以將泵體的能力提高5倍以上。
1．4 防止槽液竄液的噴嘴槽液的過噴淋是造成槽液竄液的原因。
解決槽液竄液的一個有效方法是在各工序問制造一個水式或空氣式的蔽簾。空氣噴嘴可以形成一道空氣蔽簾．以避免薄霧在工序問的竄溢，用偏離式扇形霧化噴嘴形成一道水簾，同樣可以避免薄霧在工序問的竄溢。
2 噴嘴型號的確定 排布及計算
2．1噴嘴型號的確定確定噴嘴型號除了需要確定連接管徑外，還要確定噴嘴的流量和壓力．這是兩項很重要的指標。
(1)噴嘴流量主要受噴淋壓力和噴淋介質密度的影響
a．噴嘴流量與噴淋壓力的關系：噴嘴流量隨噴淋壓力的變化而變化．兩種噴淋壓力下的流量通常存在以下關系：Q，，Q =p11~，P2“ ，其中：Q表示噴嘴流量，P表示噴淋壓
力。
b．噴嘴流量與噴淋介質密度問的關系：通常噴嘴產品目錄中的流量為水介質的流量，當采用其他液體為噴淋介質時，需要通過一個換算系數來確定噴嘴的實際流量．該
系數為1／p“ (p為噴淋介質的密度)。
(2)噴淋壓力主要受噴霧角度和噴霧類型的影響在同等條件下，當噴霧形狀一定時，噴淋壓力隨噴霧角度的增加而減少；當噴霧角度一定時，3種噴霧類型的噴淋壓力從大到小依次為扇形 空心錐形和實心錐形。
2．2噴嘴的排布及計算

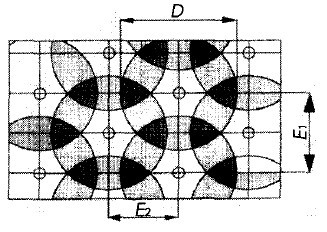

噴淋式涂裝前處理的噴嘴排布通常有兩種形式，一種為方形排布(見圖3) 一種為偏移排布(見圖4)。

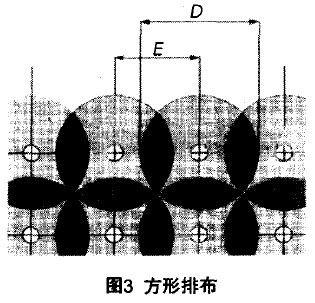

圖3 方形排布
排布示意圖
還會影響前處理材料的使用效果、用量、生產成本以及噴嘴的使用壽命，因此選擇合適的噴嘴至關重要。
噴嘴的類型及特點
1．1清洗過程中的噴嘴涂裝前處理過程中的脫脂、水洗工序多選擇扇形噴嘴
其中脫脂、自來水洗工序多選擇標準橢圓孔的扇形噴嘴，純水水洗工序多選擇廣角的偏離式扇形噴嘴。廣角的偏離式扇形噴嘴的優點是在保證同樣清洗效果的前提下可以節約用水。
根據安裝形式，常見的扇形噴嘴有兩種類型，一種是夾扣式噴嘴(見圖1)，多用于噴淋式的涂裝前處理；一種是自帶外螺紋的快拆式噴嘴(見圖2)，多用于浸式的涂裝前處理。這兩種噴嘴的材質一般有不銹鋼和聚丙烯兩種，可以根據不同的使用環境加以選擇。常用的為聚丙烯材料，具有價廉、耐溫、耐腐蝕的優點。
圖11．2轉化膜過程的噴嘴
對于轉化膜過程中的噴嘴，要求噴霧覆蓋面必須連續而且完整，否則會由于工件局部表面無法成膜而導致腐蝕發生。應根據轉化膜的類型來選擇不同的噴嘴．鐵系磷化
和鉻酸鹽鈍化通常選擇扇形噴嘴．而鋅系磷化通常選擇空心錐形噴嘴。
1．3槽液混合用噴嘴
為了提高槽液與工件表面的化學反應速度． 同時也為了有效控制槽液溫度和槽液的化學平衡．當磷化槽液中的磷酸鹽接近過飽和狀態時，需要采取措施避免槽液的沉淀．這時要使用混合噴射器噴嘴．它可以將泵體的能力提高5倍以上。
1．4 防止槽液竄液的噴嘴槽液的過噴淋是造成槽液竄液的原因。
解決槽液竄液的一個有效方法是在各工序問制造一個水式或空氣式的蔽簾。空氣噴嘴可以形成一道空氣蔽簾．以避免薄霧在工序問的竄溢，用偏離式扇形霧化噴嘴形成一道水簾，同樣可以避免薄霧在工序問的竄溢。
2 噴嘴型號的確定 排布及計算
2．1噴嘴型號的確定確定噴嘴型號除了需要確定連接管徑外，還要確定噴嘴的流量和壓力．這是兩項很重要的指標。
(1)噴嘴流量主要受噴淋壓力和噴淋介質密度的影響
a．噴嘴流量與噴淋壓力的關系：噴嘴流量隨噴淋壓力的變化而變化．兩種噴淋壓力下的流量通常存在以下關系：Q，，Q =p11~，P2“ ，其中：Q表示噴嘴流量，P表示噴淋壓
力。
b．噴嘴流量與噴淋介質密度問的關系：通常噴嘴產品目錄中的流量為水介質的流量，當采用其他液體為噴淋介質時，需要通過一個換算系數來確定噴嘴的實際流量．該
系數為1／p“ (p為噴淋介質的密度)。
(2)噴淋壓力主要受噴霧角度和噴霧類型的影響在同等條件下，當噴霧形狀一定時，噴淋壓力隨噴霧角度的增加而減少；當噴霧角度一定時，3種噴霧類型的噴淋壓力從大到小依次為扇形 空心錐形和實心錐形。
2．2噴嘴的排布及計算
噴淋式涂裝前處理的噴嘴排布通常有兩種形式，一種為方形排布(見圖3) 一種為偏移排布(見圖4)。
圖3 方形排布排布示意圖
